| 1.高壓發電機組-應用 |
| 高壓發電機是吸收、升級西門子技術的基礎上自我研發的，為永磁型無刷恒壓同步發電機，配備進口數字電壓調節器，由內燃機、燃?xì)廨啓C(jī)、汽輪機、水輪機及電動機驅動，可成為船舶電站、移動電站、固定電站、應急備用電站及小型水電站等電力系統的主要設備或備用設備。 |
| 2.高壓發電機組-標準 |
| 高壓發電機符合IEC、DIN標準和VDE規范，尤其符合VDE0530旋轉電機技術標準，同時符合中國國家標準GB/T 15548。 |
| 3.高壓發電機組-額定輸出功率 |
| �。�1）額定頻率為50Hz或60Hz的連續工作制； |
| �。�2）發電機頻率50Hz，主要電壓等級有：3.15kV、6.3kV、10.5kV、12.7kV、15kV 等，根據用戶要求，可設計其他頻率和電壓； |
| �。�3）發電機頻率60Hz，主要電壓等級有：3.3kV、4.16kV、6.6kV、11kV、13.8kV 等，根據用戶要求，可設計其他頻率和電壓； |
| �。�4）功率因數0.8～1.0，也允許輸出功率因數小于0.8，但輸出功率作修正； |
| �。�5）發電機極數：4、6、8、10、12 |
| �。�6）容量范圍：300kW～3000kW。 |

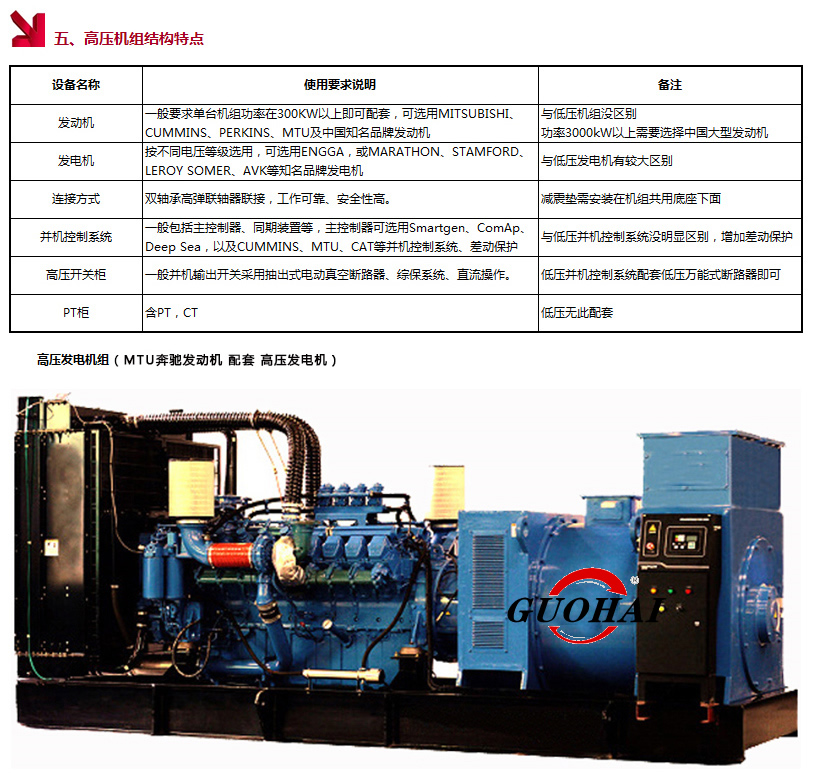

| 4.高壓發電機組結構及特點 |
| 高壓發電機是我公司在總結和吸收德國西門子1FC6系列發電機技術基礎上，并結合生產1FC6系列發電機二十多年的經驗，自主創新研發出的新一代發電機產品。該產品具有德國西門子1FC6系列發電機的品質和特性，同時兼顧了國內的行業發展需求。 |
| �。�1）發電機由主發電機（具有阻尼繞組和隱極轉子的轉場式電機）、永磁勵磁機和勵磁裝置組成。 |
| �。�2）發電機勵磁采用德國西門子1FC6系列發電機相復勵分流勵磁原理，配備THYRIPART勵磁系統（具有可控硅電壓調節器、負載決定勵磁的相復勵系統），具有極好的動態特性；新一代產品采用：永磁勵磁+美國進口數字型DVR，使發電機具有更好更全面性能。 |
| �。�3）發電機的繞組采用高耐水解特性的特種漆包線或包云母箔的扁銅線制造，同時采用特殊的樹脂真空浸漬工藝，具有高機械強度、高抗震性和極好的絕緣強度；發電機絕緣等級為F級。所采用的絕緣材料具有不吸潮、介電強度高等特性，能承受劇烈的溫度變化。 |
| （4）機座采用鋼板制造，外形美觀大方，保證發電機運行穩定性，方便地滿足用戶的不同要求； |
| （5）發電機防護等級為IP23、IP44、 IP54；(根據需要設計) |
| �。�6）用戶有特殊要求，可加裝空氣過濾器，用于滿足在有風沙、塵埃等環境下的使用發電機；同時建議在發電機定子繞組中安裝溫度傳感器，以便保護發電機； |
| �。�7）特殊要求時可以裝設防冷凝加熱器； |
| （8）軸承結構為雙軸承，軸承為滾動軸承，具有振動小、噪音低、運行穩定等特點； |
| 5.高壓發電機組-性能數據 |
| （1）穩態電壓調整率 |
| 單機運行（無壓降補償裝置） ≤1.0 % |
| 并聯運行（有壓降補償裝置） ≤2.5 % |
| �。�2）瞬態電壓調整率＜＋20%，-15%＞ |
| �。�3）電壓調節范圍＞10%； |
| �。�4）線電壓波形畸變率≤5%； |
| �。�5）THYRIPART勵磁系統的相復勵方式可以保證發電機穩定并聯運行，無功分配度差＜10%； |
| �。�6）相復勵分流勵磁調壓方式保證發電機的電壓調節精度，而且即使發電機在自動電壓調節器（AVR）出現故障時，發電機電壓維持在1.15倍額定電壓發電機仍能進行工作，同時保證用電設備的安全； |
| �。�7）可承受不平衡負載達20% |
| �。�8）發電機在額定電壓下可過載1.5倍額定電流歷時2分鐘，可在110%額定負載下運行1小時。 |
| 6.高壓發電機組-使用環境 |
| 高壓發電機在下列海拔和環境空氣溫度條件下，發電機能額定運行。 |
| �。�1）海拔高度不超過1000m |
| �。�2）使用環境溫度為 —15℃～40℃ |
| �。�3）冷卻空氣相對濕度： ≤90%（25℃） |
| �。�4）發電機在室內使用 |
| 7.高壓發電機組-容量修正 |
| 高壓發電機當需要在其它環境下使用時需要按照以下的方式進行容量修正： |
| 海拔高度 m |
1000 |
1500 |
2000 |
2500 |
3000 |
3500 |
4000 |
| 修正系數 K1 |
1.0 |
0.96 |
0.93 |
0.9 |
0.87 |
0.85 |
0.82 |
| 環境溫度 ℃ |
40 |
45 |
50 |
55 |
60 |
|
|
| 修正系數 K2 |
1.0 |
0.96 |
0.93 |
0.9 |
0.9 |
|
|
|
| 高壓發電機如果使用環境溫度和海拔同時高于標準要求時，修正系數應當一并計算。 |
| 不同國家和地區的頻率不同 (其中60HZ為韓國、臺灣、菲律賓、沙特阿拉伯、北美和南美洲的部分國家和地區) |
若使用環境為海邊,需考慮加裝防冷凝加熱器和防滴漏窗板
高壓發電機型號及容量 HIGH VOLTAGE ALTERNATORS TYPE AND CAPACITY |
